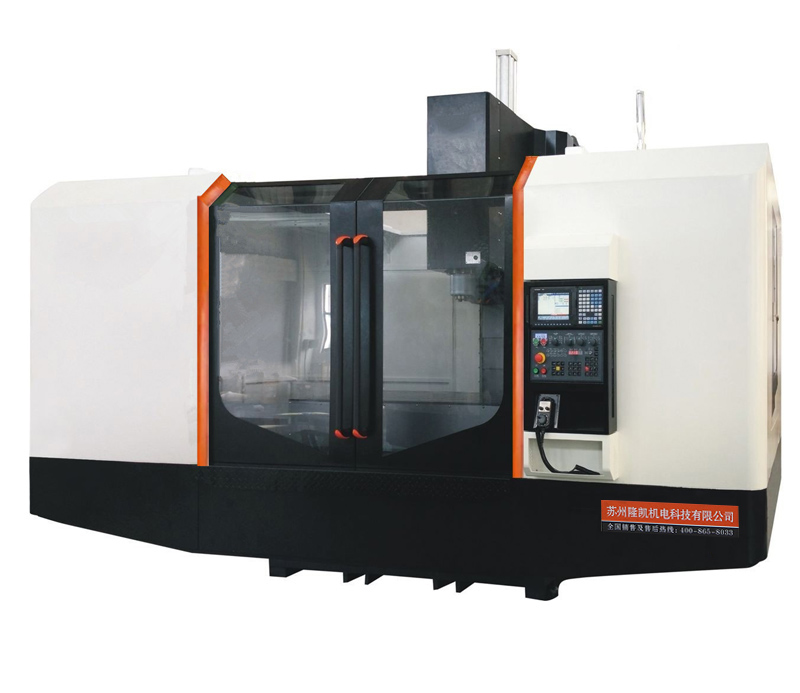

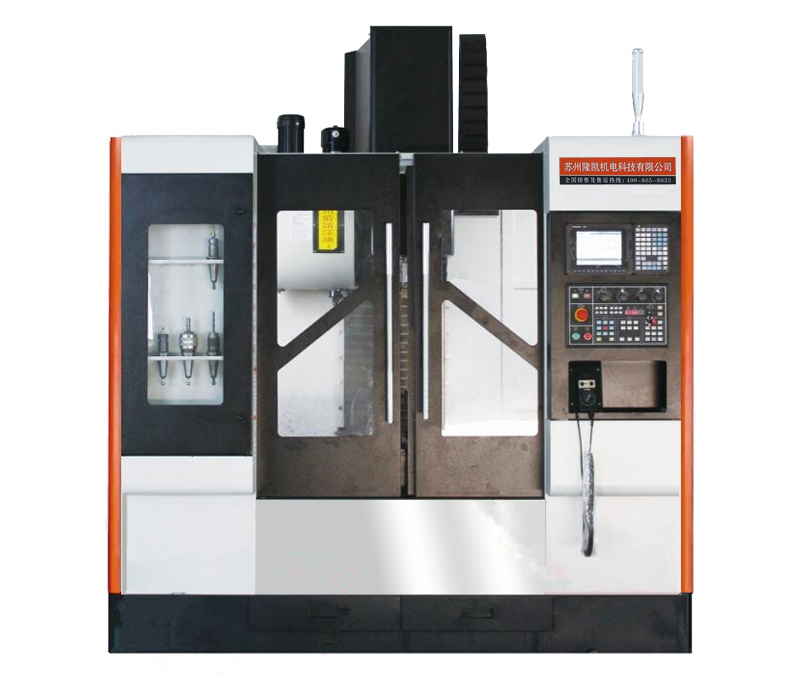

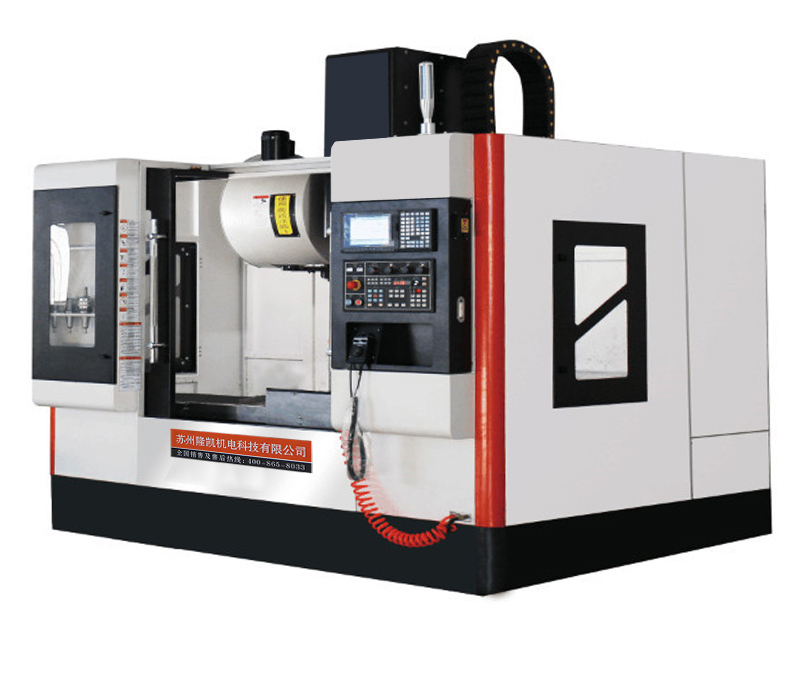

| 產品簡介：HG-1690V加工中心適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。 |
|---|
HG-1690V加工中心適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
HG-1690V加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。床身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理消除應力。這些大件均采用SW和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力引起的機床變形和振動。
HG-1690V加工中心X、Y、Z軸導軌副采用滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。X、Y、Z軸伺服電機經彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。
HG-1690V加工中心主軸組采用臺灣專業廠家生產，具有高精度，高剛性。軸承采用P4級主軸專用軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性。主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。
技術參數
| 機床型號 | HG-1690V |
| X軸行程 | 1600 |
| Y軸行程 | 900 |
| Z軸行程 | 750 |
| 主軸端面至工作臺距離 | 160-910 |
| 立柱最前端至主軸中心距 | 920 |
| 工作臺面積 | 1650*900 |
| 最大荷重 | 1600 |
| T型槽（槽*間距*槽數）（mm） | 22T*170*5 |
| 工作臺高度 | / |
| X軸滾柱導螺桿 | Φ50*P10 |
| Y軸滾柱導螺桿 | Φ50*P10 |
| Z軸滾柱導螺桿 | Φ63*P10 |
| X軸線軌規劃 | 55*2（6滑塊滾柱） |
| Y軸線軌規劃 | 45*4（4滑塊滾柱） |
| Z軸線軌規劃 | 55*2（6滑塊滾柱） |
| 快速位移（X/Y/Z）（m/min） | 30/30/30 |
| 推薦X/Y/Z軸電機參數（nm） | 4.5/4.5/4.5 |
| 主軸轉速 | 6000/10000 |
| 錐孔形式及安裝尺寸 | BT50 ∮150 |
| 傳動方式 | 皮帶式（齒輪箱） |
| 推薦主軸選用電機參數（kw） | 11/15/18.5 |
| 定位精度 | ±0.003/300 |
| 機臺尺寸占地空間 | 4600*3200*3000 |
| 機床重量 | 15500 |
